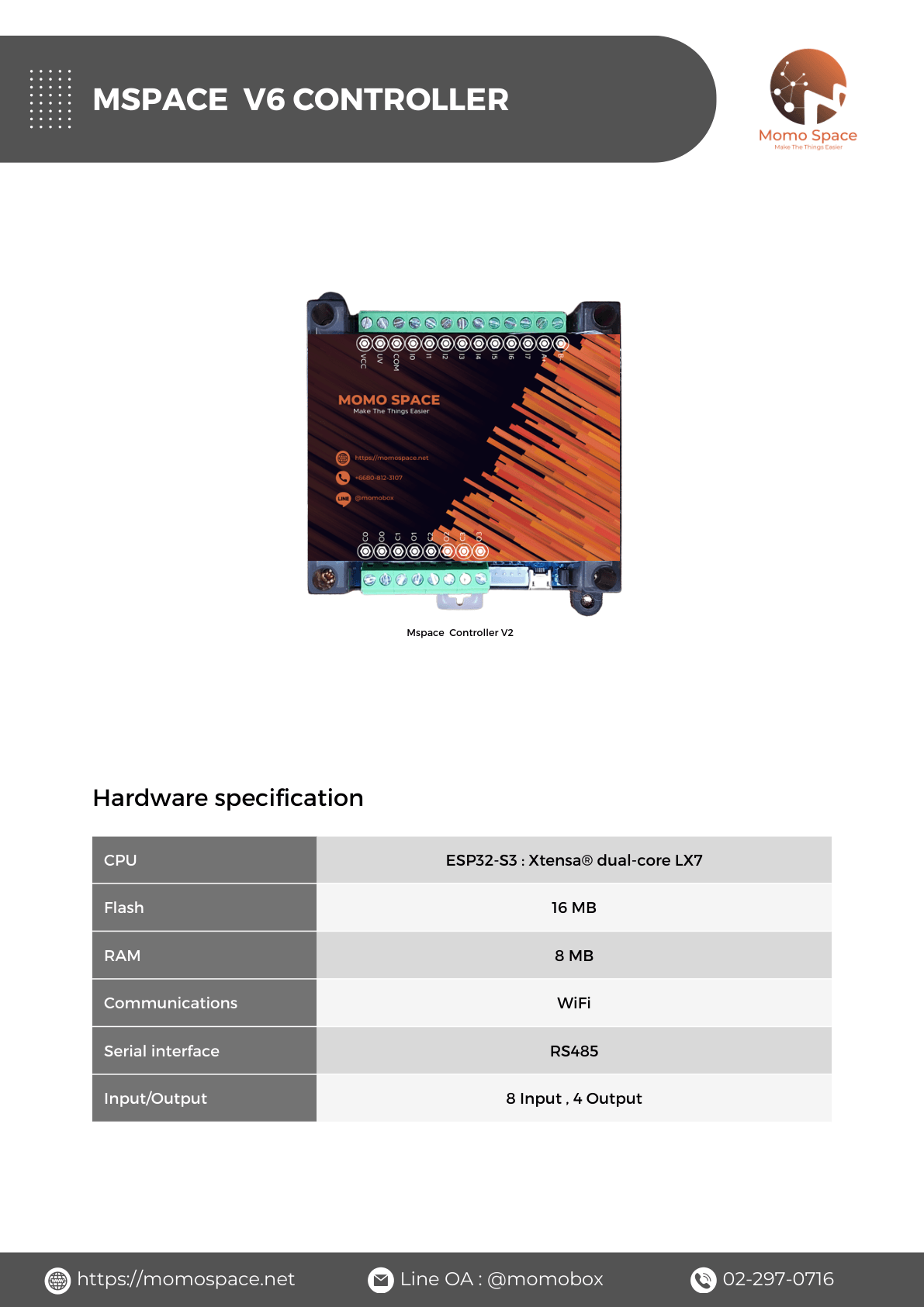

01Hardware Specification
คุณสมบัติฮาร์ดแวร์
Mspace V6 Controller Specifications
- CPU: ESP32-S3 — Xtensa® dual-core LX7
- Flash: 16 MB
- RAM: 8 MB
- Communications: WiFi
- Serial Interface: RS485
- Input/Output: 8 Input, 4 Output
Hardware Specification

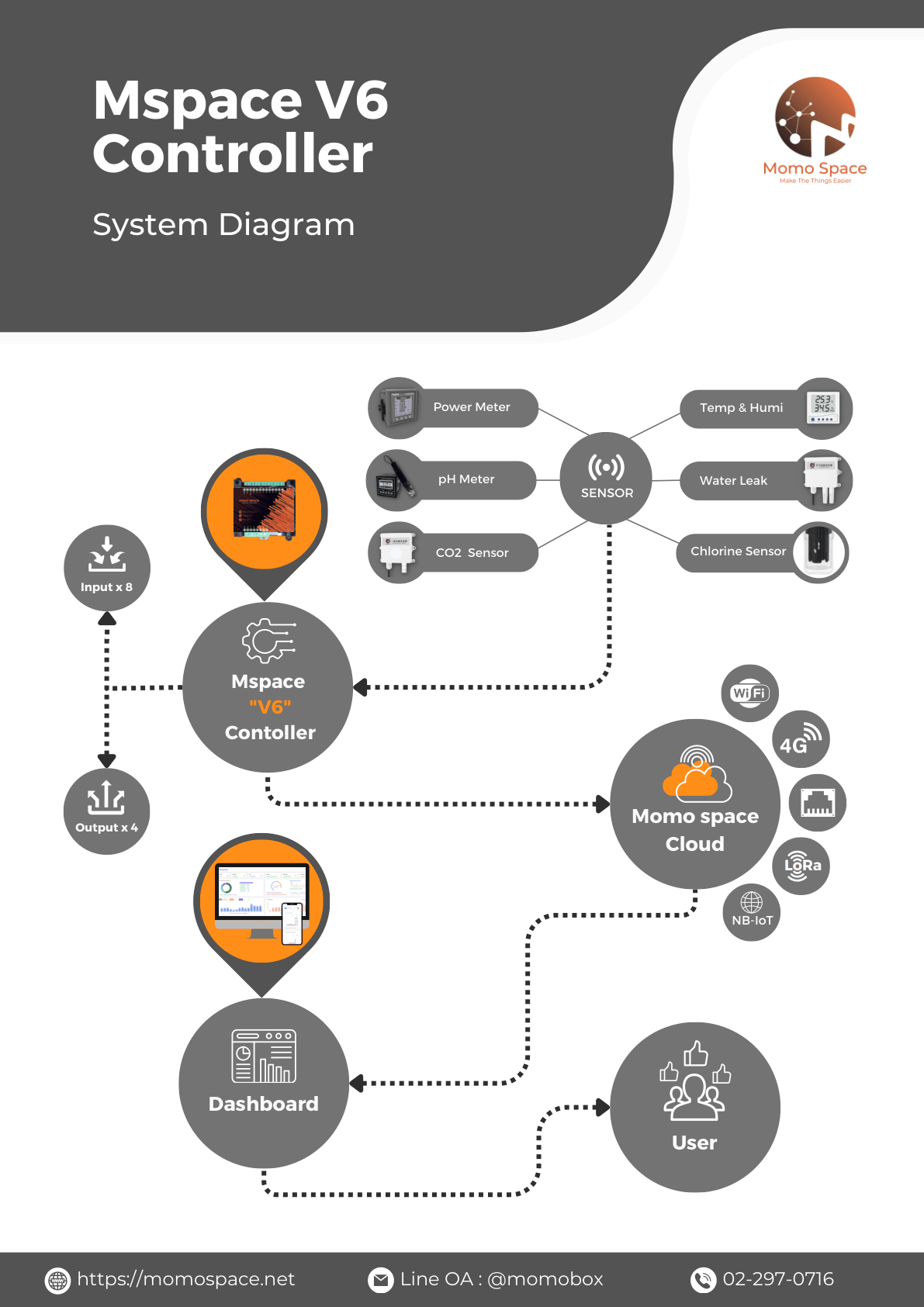

02System Diagram
แผนภาพระบบ
อุปกรณ์ที่รองรับ
- Power Meter
- pH Meter
- CO2 Sensor
- Temp & Humidity Sensor
- Water Leak Sensor
- Chlorine Sensor
- LoRa Sensor
การเชื่อมต่อ
- Input x 8 สำหรับรับสัญญาณจากเซ็นเซอร์
- Output x 4 สำหรับควบคุมอุปกรณ์
- เชื่อมต่อ Momo Space Cloud ผ่าน WiFi หรือ NB-IoT
- แสดงผลผ่าน Dashboard
System Diagram
03Features
คุณสมบัติของระบบ
รายละเอียด
- 1Real Time Monitoring — ตรวจสอบข้อมูลแบบเรียลไทม์
- 2Historical Data Record — บันทึกข้อมูลย้อนหลัง
- 3Notify with Line and E-mail — แจ้งเตือนผ่าน Line และ E-mail
- 4Automation Control — ควบคุมอุปกรณ์อัตโนมัติ
Features

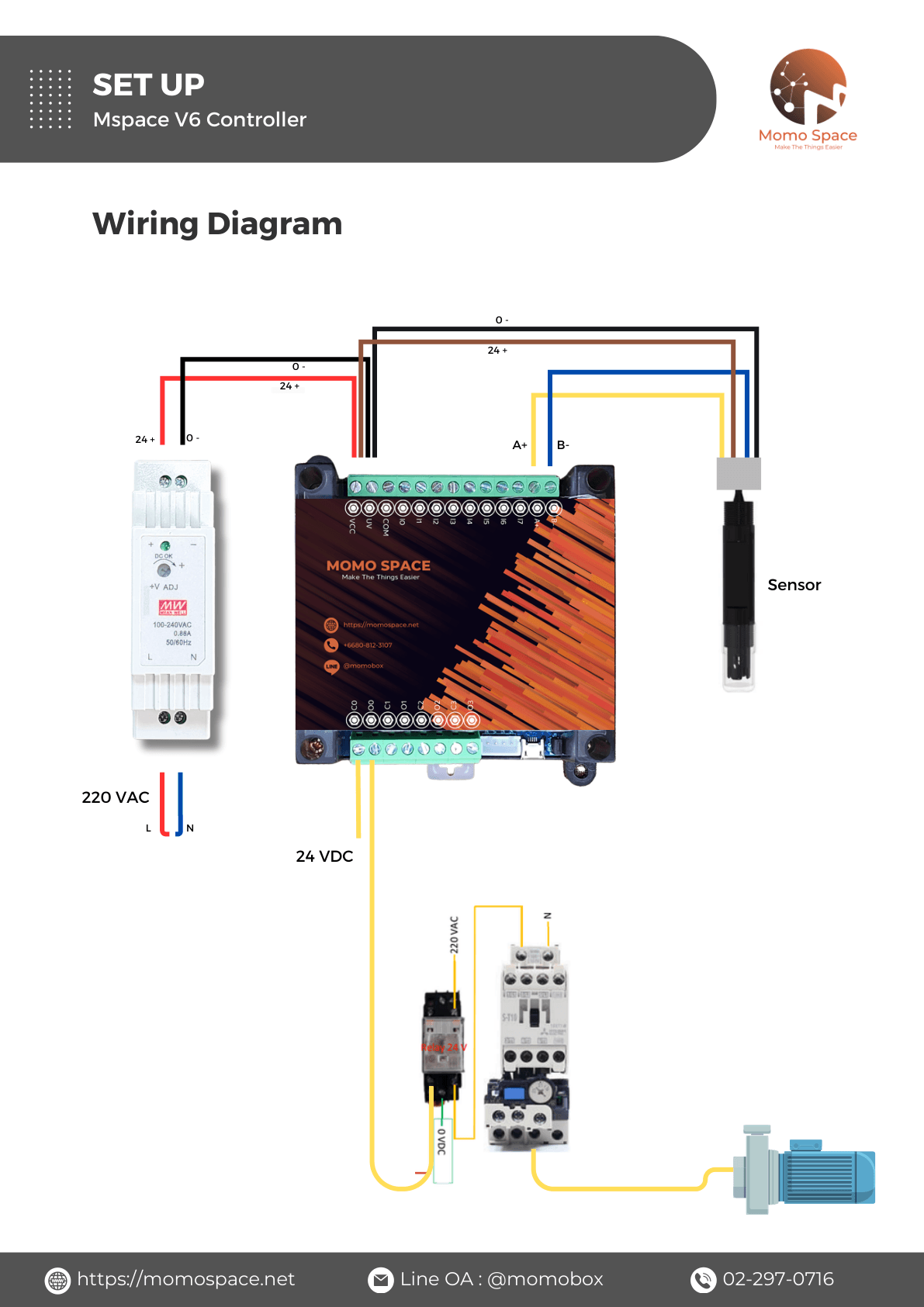

04Wiring Diagram: Sensor
การเชื่อมต่อ Wiring Diagram — Sensor
การต่อสาย Sensor
- A+ : สาย RS485 Data+
- B- : สาย RS485 Data-
- 24+ : ไฟเลี้ยง 24 VDC
- 0- : Ground
แหล่งจ่ายไฟ
- 220 VAC เข้า L และ N
- แปลงเป็น 24 VDC สำหรับจ่ายไฟให้ Controller และ Sensor
Wiring Diagram: Sensor
หมายเหตุ
- ให้ต่อสายเชื่อมต่อกับเซ็นเซอร์ให้เรียบร้อยก่อนเปิดใช้งาน Controller

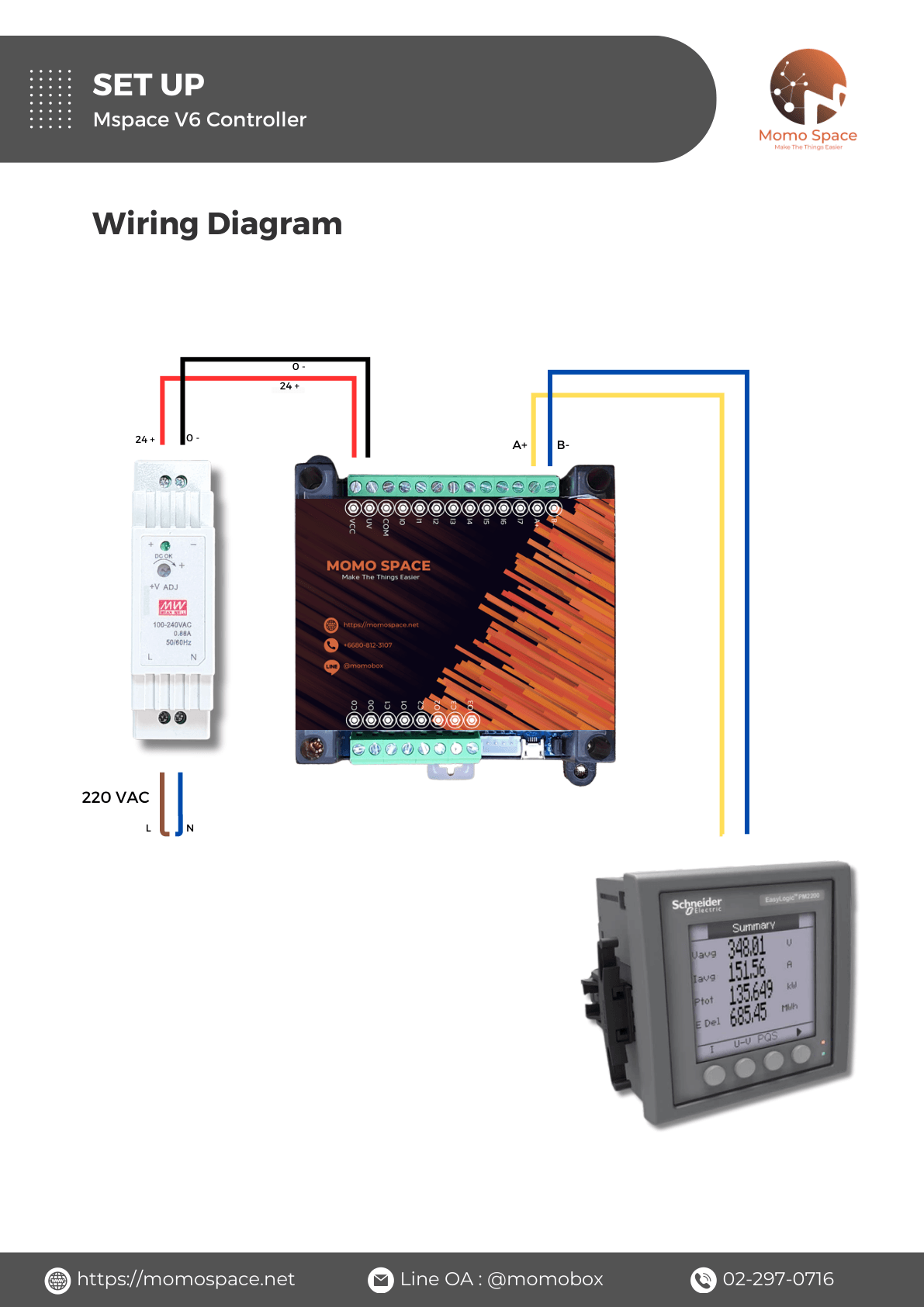

05Wiring Diagram: Power Meter
การเชื่อมต่อ Wiring Diagram — Power Meter
การต่อสาย Power Meter
- A+ : สาย RS485 Data+
- B- : สาย RS485 Data-
- 24+ : ไฟเลี้ยง 24 VDC
- 0- : Ground
แหล่งจ่ายไฟ
- 220 VAC เข้า L และ N
- แปลงเป็น 24 VDC สำหรับจ่ายไฟให้ Controller
Wiring Diagram: Power Meter
หมายเหตุ
- ให้ต่อสายเชื่อมต่อกับมิเตอร์ให้เรียบร้อยก่อนเปิดใช้งาน Controller
ต้องการความช่วยเหลือในการติดตั้ง?
ติดต่อทีมงาน Momo Space เพื่อขอคำปรึกษาในการติดตั้งและใช้งานอุปกรณ์
